LA QUALITA’ DELLA SUPERFICIE OLTRE LA SEMPLICE DIMENSIONE
Nella progettazione meccanica, quando si definiscono le caratteristiche di un componente non è sufficiente stabilire solamente dimensioni, tolleranze e geometrie.
La qualità di una superficie può infatti influenzare in modo significativo il funzionamento, la durata e l’affidabilità di un componente.
Una superficie apparentemente liscia può presentare, osservata a livello microscopico, una successione di piccole irregolarità, dovute al materiale e al processo produttivo utilizzato. Queste irregolarità costituiscono la rugosità superficiale.
La definizione della rugosità permette quindi al progettista di stabilire il livello di finitura richiesto per una determinata superficie, in funzione delle sue caratteristiche e del suo impiego.
CHE COSA E’ LA RUGOSITA’ SUPERFICIALE
La rugosità superficiale descrive le piccole deviazioni della superficie reale rispetto alla sua forma geometrica ideale.
Queste irregolarità possono derivare da diversi fattori, tra cui:
- il tipo di lavorazione meccanica;
- l’utensile utilizzato;
- i parametri di taglio;
- le caratteristiche del materiale;
- le vibrazioni durante la lavorazione;
- eventuali trattamenti o operazioni di finitura.
La superficie ottenuta da una tornitura, ad esempio, presenta caratteristiche differenti rispetto a quella ottenuta mediante fresatura o rettifica.
Per questo motivo la rugosità non deve essere considerata semplicemente come una caratteristica estetica, ma come un vero e proprio requisito funzionale del componente.
COME VIENE INDICATA LA RUGOSITA’
Il parametro più comunemente utilizzato per descrivere la rugosità superficiale è Ra, ovvero la rugosità media aritmetica.
Il valore di Ra esprime, in termini semplificati, la media degli scostamenti del profilo reale rispetto alla linea media di riferimento, normalmente espresso in micrometri (µm).
Un valore di Ra più basso corrisponde generalmente a una superficie più regolare e quindi a una maggiore qualità di finitura.
È importante tuttavia sottolineare che il solo valore di Ra non descrive completamente una superficie. Due superfici possono infatti avere lo stesso Ra, ma presentare profili differenti e quindi comportarsi diversamente durante l’utilizzo.
Per applicazioni particolarmente critiche possono essere quindi utilizzati anche altri parametri di rugosità.

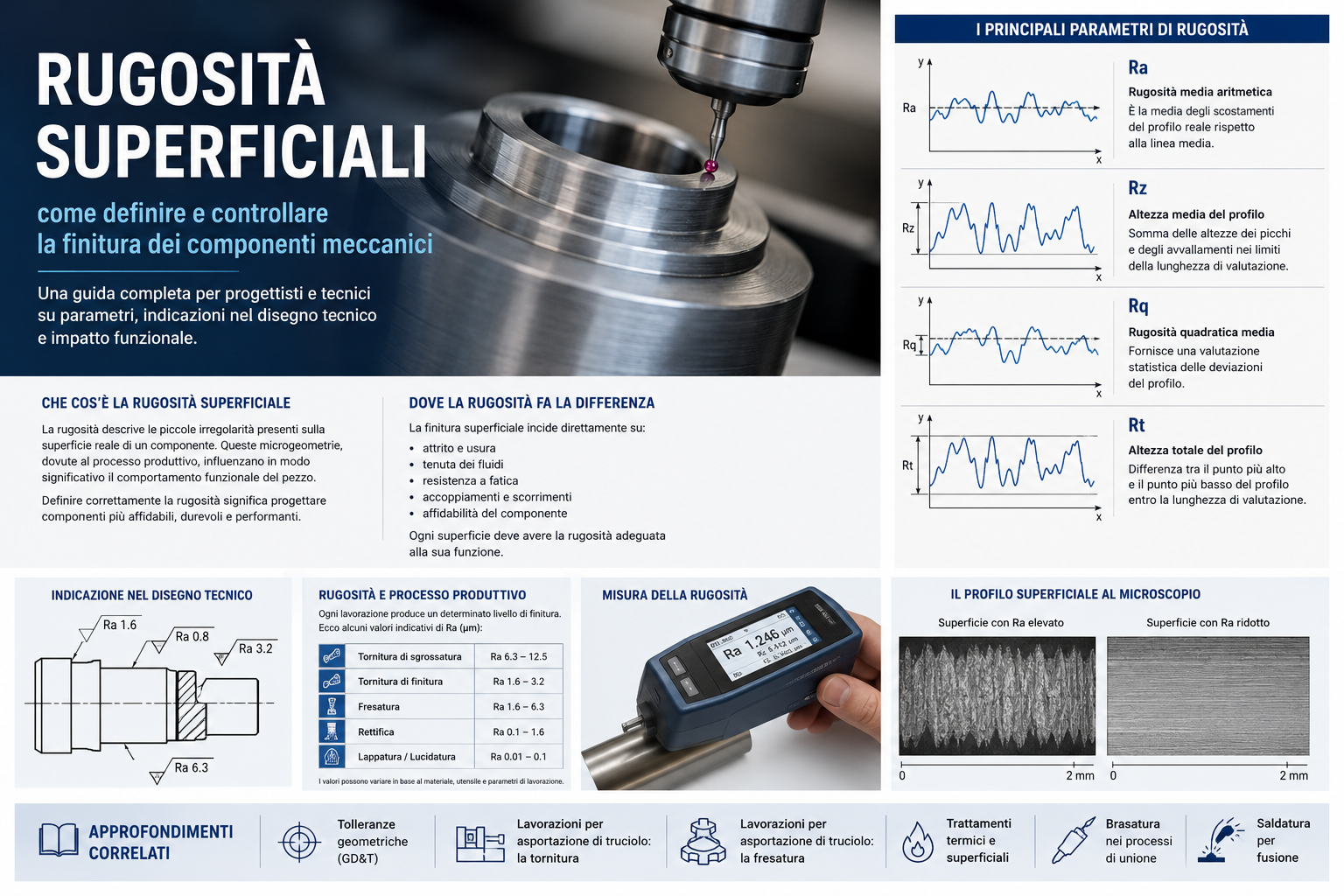

I PRINCIPALI PARAMETRI DI RUGOSITA’
Oltre a Ra, esistono diversi parametri che permettono di caratterizzare più precisamente il profilo superficiale.
Tra i più utilizzati troviamo:
1. Rz: rappresenta un parametro legato all’altezza delle irregolarità del profilo e permette di valutare in modo più sensibile la presenza di picchi e avvallamenti.
2. Rq: è la rugosità quadratica media e fornisce una valutazione statistica delle deviazioni del profilo.
3. Rt: considera l’altezza totale del profilo, cioè la differenza tra il punto più alto e quello più basso all’interno della lunghezza di valutazione.
La scelta del parametro dipende dall’applicazione e dal livello di controllo richiesto.
RUGOSITA’ E PROCESSO PRODUTTIVO
Uno degli aspetti più importanti nella definizione della rugosità è il rapporto tra requisito progettuale e processo produttivo.
Ogni lavorazione produce infatti una determinata qualità superficiale.
In linea generale, lavorazioni come tornitura e fresatura possono raggiungere differenti livelli di rugosità in funzione dei parametri utilizzati, mentre lavorazioni di finitura come la rettifica permettono generalmente di ottenere superfici più regolari.
Anche la scelta dell’utensile, la velocità di taglio, l’avanzamento e la profondità di passata possono influenzare significativamente il risultato finale.
Per questo motivo il valore di rugosità indicato nel disegno tecnico deve essere coerente con il processo produttivo previsto.
QUANDO UNA BASSA RUGOSITA’ E’ REALMENTE NECESSARIA
Non tutte le superfici di un componente richiedono lo stesso livello di finitura.
Una superficie esterna priva di particolari funzioni può non necessitare di una rugosità particolarmente bassa, mentre una superficie destinata a un accoppiamento meccanico può richiedere caratteristiche molto più precise.
La rugosità può essere particolarmente importante in:
• superfici di scorrimento;
• sedi di cuscinetti;
• alberi e boccole;
• superfici di tenuta;
• accoppiamenti con interferenza;
• componenti sottoposti a fatica;
• superfici a contatto con guarnizioni.
In questi casi una superficie eccessivamente ruvida può aumentare l’attrito, favorire l’usura o compromettere la tenuta.
RUGOSITA’, ATTRITO E USURA
La finitura superficiale può avere un’influenza significativa sul comportamento tribologico di un componente, cioè sulle interazioni tra superfici a contatto e in movimento relativo.
Una superficie troppo ruvida può aumentare il contatto tra le asperità, favorendo fenomeni di attrito e usura.
Al contrario, una superficie estremamente liscia non è necessariamente sempre la soluzione migliore.
In presenza di lubrificazione, ad esempio, la microgeometria della superficie può contribuire alla formazione e al mantenimento del film lubrificante.
La rugosità deve quindi essere definita in funzione della specifica applicazione e non semplicemente ridotta al minimo possibile.
RUGOSITA’ E SUPERFICI DI TENUTA
Un altro ambito nel quale la rugosità assume particolare importanza è quello delle superfici di tenuta.
Una superficie destinata a lavorare con una guarnizione deve possedere caratteristiche compatibili con il sistema di tenuta utilizzato.
Una rugosità eccessiva può creare percorsi attraverso i quali il fluido può fuoriuscire, mentre una finitura non adeguata può compromettere il comportamento della guarnizione nel tempo.
La corretta definizione della rugosità contribuisce quindi a garantire l’affidabilità di sistemi idraulici, pneumatici e meccanici.
LA RUGOSITA’ NEL DISEGNO TECNICO
Nel disegno tecnico la rugosità viene indicata attraverso specifici simboli e valori associati alla superficie interessata.
L’indicazione deve essere riportata in modo chiaro, specificando il requisito richiesto secondo le norme tecniche applicabili.
Il progettista può quindi definire una rugosità generale per le superfici non diversamente specificate e indicare valori differenti sulle superfici che presentano particolari esigenze funzionali.
Questo permette di evitare prescrizioni eccessivamente restrittive e di concentrare i requisiti più severi solamente sulle superfici realmente necessarie.
DEFINIRE CORRETTAMENTE LA RUGOSITA’ SIGNIFICA PROGETTARE MEGLIO
La scelta della rugosità non dovrebbe essere effettuata in modo automatico o sulla base di valori standard utilizzati indistintamente.
Un requisito troppo severo può comportare lavorazioni aggiuntive, tempi produttivi più lunghi e costi maggiori.
Al contrario, una rugosità troppo elevata può compromettere le prestazioni del componente e ridurne la durata.
La progettazione deve quindi trovare il corretto equilibrio tra funzionalità, processo produttivo, qualità e costo.
In questo senso, la rugosità superficiale è un elemento che collega direttamente il progetto al processo di produzione.
DALLA PROGETTAZIONE AL CONTROLLO QUALITA’
La definizione della rugosità sul disegno tecnico rappresenta il primo passo. Il requisito deve poi poter essere verificato durante il controllo del componente.
La misura della rugosità viene effettuata attraverso strumenti specifici, come i rugosimetri, in grado di rilevare il profilo della superficie e calcolare i parametri richiesti.
Il controllo permette di verificare che il componente prodotto rispetti le prescrizioni definite in fase di progettazione.
Anche in questo caso, una corretta comunicazione delle caratteristiche richieste nel disegno è fondamentale per evitare interpretazioni differenti tra ufficio tecnico, produzione e controllo qualità.
CONCLUSIONI
La rugosità superficiale è una caratteristica fondamentale nella progettazione dei componenti meccanici e non deve essere considerata esclusivamente come un’indicazione relativa alla finitura estetica.
Il livello di rugosità può influenzare attrito, usura, lubrificazione, tenuta, accoppiamento e durata del componente.
Per questo motivo deve essere definito in funzione della reale destinazione della superficie e delle modalità con cui il componente verrà prodotto.
Una corretta gestione della rugosità permette di ottenere componenti più affidabili, evitando allo stesso tempo lavorazioni e costi non necessari.
Come per le tolleranze dimensionali e geometriche, anche la rugosità rappresenta quindi uno degli strumenti attraverso cui il progettista traduce le esigenze funzionali del prodotto in requisiti tecnici chiari, misurabili e realizzabili.
